dxf文件打不开怎么办？全面排查与高效解决方法指南！

2025-10-12 10:24:54 出处：转转大师数据恢复软件阅读量：73 作者：转转大师

AI摘要

本文介绍了DXF文件无法打开的常见原因及多种解决方法。首先建议更换CAD软件或使用免费查看器如Autodesk DWG TrueView、DraftSight等。其次可尝试AutoCAD内置修复工具，或转换文件版本和格式。若文件损坏严重，可查找备份文件或自动保存文件恢复。对于高级用户，可用文本编辑器手动修复ASCII格式的DXF文件。最后，若所有方法无效，可寻求专业数据恢复服务。文章还提供了预防措施，如规范文件交换、定期备份和使用版本管理工具，以减少类似问题的发生。

摘要由平台通过智能技术生成

在工程设计、建筑规划、制造业等领域，DXF（Drawing Exchange Format）文件作为 Autodesk 公司制定的通用数据交换格式，其重要性不言而喻。然而，当您急需查看或编辑一份关键图纸，却遭遇“DXF文件无法打开”的提示时，那种挫败感足以打乱整个工作流程。导致这一问题的原因多种多样，可能是文件本身损坏、软件兼容性问题，或是系统环境配置不当等。

那么dxf文件打不开怎么办呢？本文将为您系统性地梳理一套从易到难、从普遍到专业的解决方案。无论您是偶尔使用DXF的普通用户，还是日常与CAD打交道的专业人士，都能从中找到适合您的方法，快速化解危机。

方法一：检查与更换CAD软件（首选排查方案）

这是最直接、最应该首先尝试的方法。很多时候，问题并非出在文件本身，而是您当前使用的软件。

适用场景：

使用非主流或版本过旧的CAD软件。
使用的是仅能查看但不能编辑的轻量级看图软件。
在非CAD专业软件（如某些插图软件）中尝试打开DXF。

操作步骤：

1、尝试不同版本的AutoCAD： 如果您手头有不同版本的AutoCAD（如 2024, 2021, 2018等），请逐一尝试。高版本软件通常兼容低版本文件，但反之则不行。如果文件由高版本创建，尝试用更高版本的软件打开。

检查与更换CAD软件（首选排查方案）

2、使用免费的CAD看图软件： 安装一款轻量级的免费CAD查看器。这类软件通常兼容性极好，核心功能就是打开和查看。

Autodesk DWG TrueView： Autodesk官方推出的免费查看器，它内置了DXF转换功能，非常可靠。
DraftSight： 一款功能强大的免费2D CAD软件，对DXF支持良好。
A360 Viewer（在线）： Autodesk的在线查看工具，无需安装任何软件，直接将文件拖入浏览器即可。

3、尝试其他主流CAD软件： 如中望CAD、BricsCAD、CorelCAD等，它们对DXF格式都有很好的支持。

注意点：

版本兼容性是关键： 牢记“向下兼容”原则。一个在AutoCAD 2024中创建的DXF文件，可能在AutoCAD 2010中无法打开或显示不完整。
在线工具的局限性： 使用在线查看器时，务必注意图纸的保密性。涉及商业机密或敏感信息的图纸，切勿上传到公共网络。

方法二：利用AutoCAD内置修复工具

AutoCAD自带了一个强大的文件修复功能，能够自动诊断并尝试修复文件中的错误数据。

适用场景：

文件在传输过程中（如网络下载、U盘拷贝）可能受损。
打开文件时，软件弹出“图形文件无效”或“文件损坏”等错误提示。
软件在打开过程中无响应或意外崩溃。

操作步骤：

启动AutoCAD软件，但不要直接双击文件打开。

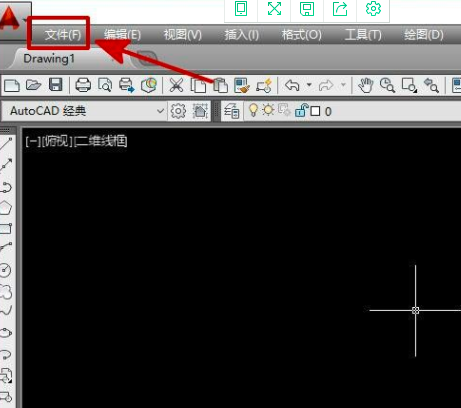

在AutoCAD的左上角，点击“文件”菜单，然后选择“打开”。
在弹出的“选择文件”对话框中，找到并选中那个无法打开的DXF文件。
注意对话框右下角“打开”按钮旁边有一个小的下拉箭头，点击它。
从下拉菜单中选择 “修复” 或 “打开并修复” 选项。
AutoCAD会开始尝试修复文件。这个过程可能会花费一些时间，修复完成后会显示一个修复日志，告知您发现和修复了哪些问题。
如果修复成功，文件将会被打开。

注意点：

此方法并非万能，只能修复一定程度的数据结构错误，对于严重损坏的文件可能无效。
修复后的文件有可能会丢失部分复杂实体或自定义对象。
如果修复失败，AutoCAD通常会提示无法修复，您需要尝试其他方法。

方法三：转换文件版本与格式（迂回解决）

如果直接打开行不通，可以尝试将文件转换为另一种格式或更早的版本，这相当于为文件“翻译”一次，有时能绕过原生打开时遇到的解析错误。

适用场景：

因软件版本不兼容导致无法打开（尤其对方用高版本创建）。
DXF文件头信息有轻微错误，通过转换过程可以被纠正。
您只需要图纸的几何信息，不关心特定的图层、块等属性。

操作步骤：

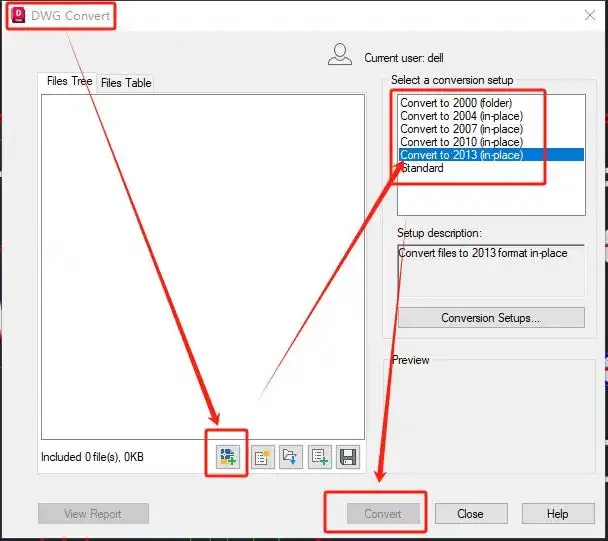

1、使用DWG TrueView进行转换：

下载并安装Autodesk DWG TrueView（免费）。
打开DWG TrueView，点击主界面上的“转换”选项卡。
点击“添加文件”，选择无法打开的DXF文件。
在“转换设置”中，选择一个较低的“AutoCAD版本”（例如，转换为AutoCAD 2010/LT2010 DXF）。
指定输出文件夹，然后点击“转换”按钮。
转换完成后，尝试用您的CAD软件打开这个新生成的、版本较低的DXF文件。

2、尝试转换为DWG格式： 在DWG TrueView或AutoCAD（如果能用其他文件打开的话）中，将DXF文件另存为DWG格式。DWG是AutoCAD的原生格式，有时更加稳定。
3、使用在线转换工具： 搜索“在线DXF转换器”，将文件转换为PDF、DWG或低版本DXF。同样，需注意文件保密问题。

注意点：

转换版本可能会导致一些高版本特有的功能或对象丢失。
转换为DWG后，文件将不再是纯文本的交换格式，如果后续需要与其他非Autodesk软件交换，可能需要再转回DXF。

方法四：从备份文件或自动保存文件中恢复

AutoCAD有自动备份机制，这可能是您丢失文件的“救命稻草”。

适用场景：

文件在编辑过程中因软件崩溃、断电等原因损坏。
您怀疑当前文件已被损坏，但记得不久前它还是正常的。

操作步骤：

1、查找BAK文件： 在您的DXF文件所在的文件夹中，寻找扩展名为 .bak 的文件。它的主文件名通常与您的DXF文件相同。将 .bak 扩展名重命名为 .dxf，然后尝试打开。

2、查找SV$文件（自动保存文件）：

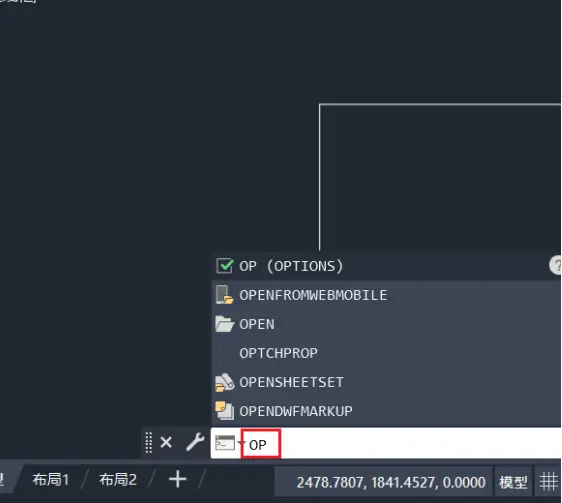

在AutoCAD中，输入命令 OP 并回车，打开“选项”对话框。
切换到“文件”选项卡，找到“自动保存文件位置”，记下该路径。
导航到该路径，根据时间排序，查找文件名与您的图纸相关且扩展名为 .sv$ 的文件。
将找到的 .sv$ 文件复制到其他位置，并将其扩展名改为 .dxf 或 .dwg，然后尝试打开。

注意点：

自动保存功能默认是开启的，但保存间隔可以设置。如果崩溃发生在自动保存之前，您可能无法找回最新的进度。
BAK文件是每次您手动保存（SAVE）时生成的，它代表的是您上一次保存时的状态。

方法五：文本编辑器排查与手动修复（高级方法）

DXF文件本质上是ASCII文本文件（也有二进制格式，但较少见）。对于熟悉DXF结构的高级用户，可以通过文本编辑器进行手动修复。此方法有一定风险，需谨慎操作。

适用场景：

文件头部有轻微错误，导致所有软件都无法识别。
您确定文件只是开头或结尾部分数据不完整。
其他所有方法均已失败，这是最后的希望。

操作步骤：

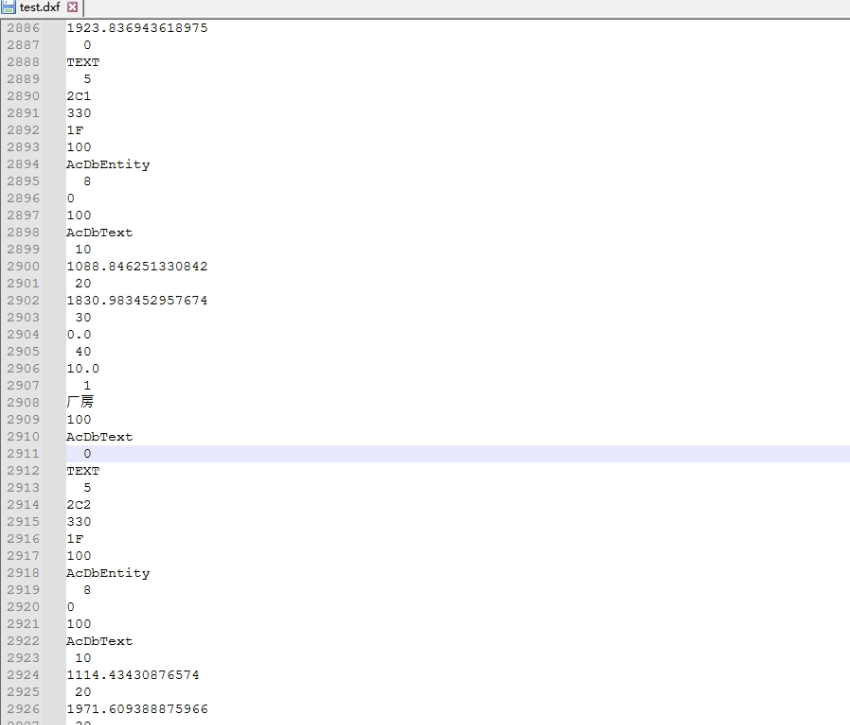

1、用纯文本编辑器（如记事本、Notepad++、VS Code）打开DXF文件。切记不要用Word等富文本编辑器。

文本编辑器排查与手动修复（高级方法）

2、检查文件开头部分。一个正常的ASCII DXF文件应该以如下内容开头：

0
SECTION
2
HEADER
...

3、检查文件结尾部分。一个完整的DXF文件应该以如下内容结尾：

0
EOF

4、常见修复操作：

补全结尾： 如果文件末尾没有 0 和 EOF，请手动添加这两行并保存。
修复开头： 如果文件开头乱码，但您有另一个完好的DXF文件，可以将其开头部分（直到第一个 ENTITIES 段之前）复制过来，覆盖掉损坏文件的开头。但这要求两个文件的设置相似，成功率不定。
删除尾部乱码： 如果文件在正常结束符 EOF 之后还有大量乱码，可以尝试删除 EOF 之后的所有内容并保存。

注意点：
